钛靶材：万亿级赛道的技术暗战与生态重构

——从半导体到核聚变，解码下一代薄膜材料霸权

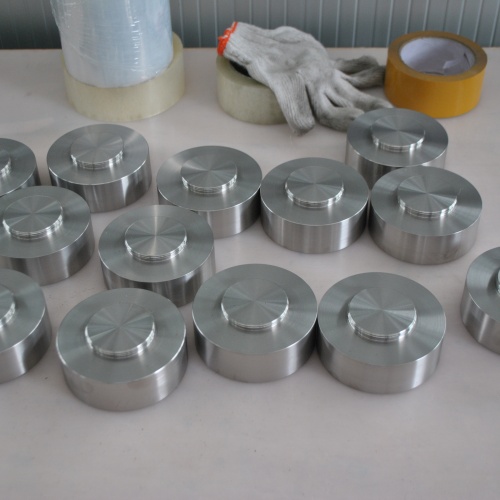

一、钛靶材性能跃迁：从纯度战争到“设计即材料”

1. ?超纯钛的极限挑战

半导体级钛靶材纯度已突破6N（99.9999%），杂质控制达原子级精度：

• ?痕量元素清除：采用电子束悬浮区熔（FZ）技术，将Fe、Cr、Ni等金属杂质降至0.01ppm以下，超越传统EB炉极限。
• ?气体陷阱控制：真空热压（1200℃/10??Pa）结合钛吸气剂，氧含量≤5ppm，氢含量≤0.3ppm，满足3nm芯片制程需求。

2. ?晶体织构的智能设计

• ?AI预测晶向优化：美国Matmerize公司开发深度学习模型，预测(002)晶向占比与溅射速率关系，使靶材利用率从45%提升至68%。
• ?梯度结构靶材：表面为(002)取向高溅射层（厚度50μm），内部为(110)高韧性层，寿命延长3倍，泛林集团（Lam Research）已用于最新VECTOR® PVD设备。

3. ?复合靶材的跨界融合

• ?钛-稀土氧化物靶：掺入1% Y?O?的钛靶溅射薄膜，耐等离子体侵蚀性提升10倍，成为核聚变反应堆第一壁涂层材料。
• ?纳米叠层靶材：Ti/TiB?交替沉积层（单层厚度5nm），硬度达40GPa，用于切削刀具涂层，寿命超硬质合金3倍。

二、颠覆性工艺革命：改写靶材制造规则

1. ?冷喷涂增材制造

• ?原理突破：将钛粉加速至1000m/s撞击基板，固态沉积成形，避免传统熔炼导致的晶粒粗化，晶粒尺寸≤1μm（传统工艺50μm）。
• ?异形靶材突破：美国VRC Metal Systems实现直径2m的曲面旋转靶一体成型，用于卷对卷柔性屏镀膜，成本降低40%。

2. ?等离子体活化烧结（PAS）?

• ?技术优势：在等离子体环境下瞬时升温至1500℃，烧结时间从10小时缩至10分钟，密度达99.5%理论值，能耗降低80%。
• ?微观调控：通过脉冲电场控制晶界迁移，获得等轴晶+纳米析出相复合结构，靶材抗热裂性提升200%。

3. ?绿色循环技术

• ?废靶再生：韩国PPM公司开发盐酸-超声波联合剥离技术，从废钛靶回收6N级钛粉，成本比原生料低35%。
• ?零碳制造：瑞典Alleima使用绿氢替代天然气作还原剂，生产每吨钛靶碳排放从18吨降至0.5吨，获苹果供应链准入资格。

三、未来三大万亿级市场与颠覆性应用

1. ?半导体：GAA晶体管与背面供电的钛需求暴增

• ?环绕栅极（GAA）结构：3nm以下芯片需钛靶溅射10层以上超薄金属叠层，每片晶圆钛消耗量从0.3g增至1.2g，台积电2024年采购额将超8亿美元。
• ?背面供电网络（BSPDN）?：钛靶沉积30μm厚TSV导电层，电阻率≤3μΩ·cm，英特尔PowerVia技术已导入。

2. ?可控核聚变：第一壁材料的终极考验

• ?抗中子辐照涂层：钛-钨梯度靶材在DEMO反应堆中承受14MeV中子轰击，肿胀率≤1%（传统材料≥5%），英国First Light Fusion验证其可行性。
• ?氚自持循环：多孔钛靶溅射层结合Li-Pb液态增殖剂，氚增殖比（TBR）≥1.2，中国CFETR项目2026年启动测试。

3. ?钙钛矿光伏：薄膜电池的效率跃升器

• ?透明导电层（TCO）?：掺氟氧化钛（TiOx:F）靶材制备电极，雾度≤2%且方阻≤5Ω/□，极电光能0.72m²组件效率突破18.6%。
• ?封装阻隔层：钛-氮化硅复合靶溅射10nm薄膜，水氧阻隔性能达10??g/m²/day，协鑫光电组件寿命突破25年。

四、全球供应链攻防：中国企业的破局方程式

1. ?技术卡点突破路线图

2. ?生态位构建战略

• ?上游资源锁定：收购莫桑比克重砂矿（钛储量全球第三），保障20年原料供应。
• ?下游标准主导：牵头制定《半导体用钛靶材溅射性能测试》国标，倒逼国际厂商适配中国参数。
• ?设备协同研发：与北方华创共建PVD设备-靶材联合实验室，优化磁控溅射均匀性（≤±3%）。

3. ?成本杀手锏

• ?靶材薄型化：通过溅射仿真优化厚度分布，12英寸靶材从25mm减至18mm，单靶成本降22%。
• ?共享溅射数据：建立行业级镀膜参数库，缩短客户验证周期从6个月至30天。
