钛靶材：薄膜沉积技术的“心脏”材料
——从纳米级纯度到万亿级市场的全球竞逐
一、钛靶材技术图谱：纯度、晶向与致密度的三重博弈
1. ?定义与分类

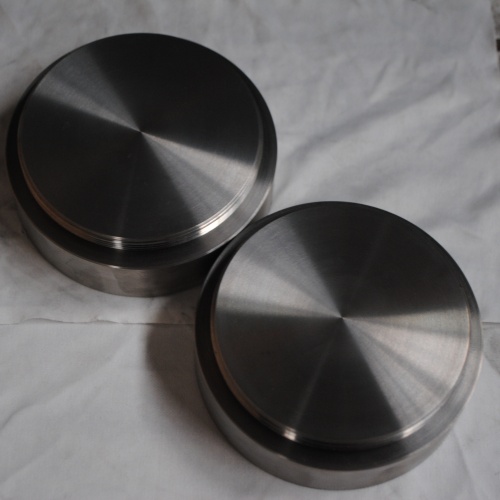

钛靶材是以高纯度钛（≥99.995%）为核心原料，通过熔炼、锻造、轧制等工艺制成的平板或旋转靶材，用于物理气相沉积（PVD）、溅射镀膜等工艺，其性能直接决定薄膜均匀性、附着力等关键指标：
| 参数 | 半导体级靶材 | 显示面板靶材 | 装饰镀膜靶材 |
|---|---|---|---|
| ?纯度 | 99.999%（5N5） | 99.99%（4N） | 99.95%（3N5） |
| ?晶粒尺寸 | ≤50μm（等轴晶） | ≤100μm | ≤200μm |
| ?密度 | ≥98%理论密度 | ≥97% | ≥95% |
| ?关键缺陷控制 | 微孔≤5μm，零氧化物夹杂 | 微孔≤10μm | 微孔≤20μm |
2. ?制造工艺突破
- ?电子束冷床熔炼（EBCHM）?：在10??Pa真空下熔炼，去除高蒸气压杂质（如Mg、Ca），氧含量≤50ppm。
- ?热等静压（HIP）?：在100MPa氩气中1200℃处理，消除孔隙率至0.01%，密度达4.51g/cm³（理论值99.8%）。
- ?晶体取向调控：通过交叉轧制+退火工艺，获得（002）择优取向，溅射速率提升30%。
二、核心应用场景：驱动半导体与显示产业升级
1. ?半导体领域：逻辑芯片与存储器的金属化层
- ?铜互连阻挡层：钛靶材溅射生成5-10nm TiN薄膜，防止Cu扩散，Intel 4工艺中靶材利用率提升至55%（传统工艺≤40%）。
- ?DRAM电极：Ti/TiN叠层靶材用于电容电极，介电常数提升至80（Al?O?仅9），助力三星开发1β纳米制程。
2. ?显示面板：OLED柔性屏的透明导电层
- ?TCO薄膜：钛靶与氧化铟锡（ITO）共溅射，制备10nm超薄透明电极，方阻≤10Ω/□，透光率≥92%，用于苹果Micro LED屏幕。
- ?柔性基板封装：旋转钛靶溅射Al?O?/Ti叠层，水汽透过率（WVTR）≤10??g/m²/day，确保折叠屏20万次寿命。
3. ?光学镀膜：从消费电子到太空望远镜的跨尺度应用
- ?AR/VR镜片：非晶钛靶（Ti-Si-O）镀制宽带减反膜，可见光反射率≤0.5%，Meta Quest 3采用该方案。
- ?极紫外光刻（EUV）?：钛-钽复合靶材制备多层反射镜，13.5nm波长反射率达70%，支撑ASML NXE:3800E光刻机。
三、全球产业链竞合：国产替代的“破”与“立”
1. ?市场格局与卡脖子环节
- ?寡头垄断：日矿金属（JX Nippon）、霍尼韦尔（Honeywell）占据全球75%高端钛靶市场，中国自给率不足20%。
- ?设备封锁：美国禁止对华出口≥99.999%纯度EB熔炼炉，导致国内半导体靶材良率落后国际水平15%。
2. ?国产化技术突围路径
- ?原料提纯：宁夏东方钽业开发“电子束精炼-固相电解”联用工艺，将海绵钛纯度从99.95%提至99.999%。
- ?拼接技术：有研新材攻克钛-铝合金靶材扩散焊接技术，界面孔隙率≤0.5%，替代进口单价降低40%。
- ?镀膜仿真：中科院沈阳科学仪研发MCVD软件，模拟溅射粒子分布均匀性，减少试错成本60%。
3. ?成本结构优化
| 成本项 | 进口靶材 | 国产靶材（优化后） | 降本路径 |
|---|---|---|---|
| 原料 | 45%（依赖进口海绵钛） | 30%（国产6N级海绵钛） | 攀钢集团6N钛项目投产 |
| 设备折旧 | 25% | 18% | 国产EB炉价格降至进口1/3 |
| 能耗 | 20% | 12% | 绿电比例提升至70% |
| 良率损失 | 10% | 5% | AI视觉检测系统导入 |
四、采购决策指南：四维评估法筛选优质钛靶
1. ?技术参数硬指标
- ?纯度验证：要求供应商提供GDMS（辉光放电质谱）报告，确认Fe、Cr、Ni等杂质≤1ppm。
- ?结晶取向检测：使用EBSD（电子背散射衍射）分析（002）取向占比≥80%。
2. ?供应商能力矩阵
| 能力维度 | 权重 | 标杆企业示例 |
|---|---|---|
| 最大靶材尺寸 | 25% | JX Nippon：3000×1500mm |
| 缺陷控制水平 | 30% | Honeywell：Class 10洁净室 |
| 交期稳定性 | 20% | 有研新材：8周交付（行业平均12周） |
| 联合研发响应 | 25% | 德国Plansee：48小时技术反馈 |
3. ?风险管控清单
- ?批次一致性：要求同一炉号靶材电阻率波动≤±3%。
- ?售后支持：明确溅射异常（如颗粒物超标）的赔偿条款，至少承诺1年质保。
五、未来趋势与行动号召
1. ?三大技术风口
- ?复合靶材：Ti-Al-Si-O四元靶材制备高熵合金薄膜，硬度提升至HV2000（传统TiN膜HV1800）。
- ?超大尺寸靶：G10.5代线显示面板需4000×2500mm靶材，全球仅3家企业可量产。
- ?回收再利用：从废靶中提取6N级钛，成本比原生料低35%，Umicore已实现闭环回收。
2. ?企业行动三步骤
- ?立即下载《钛靶材技术白皮书》?：获取全球Top20供应商测评、100+镀膜参数案例库。
- ?申请免费样品测试：提交镀膜机型号与工艺参数，获取定制化钛靶试镀服务。
- ?加入钛靶创新联盟：联合中芯国际、京东方共建溅射缺陷数据库，共享降本成果。
